05 / 기능 시나리오
시나리오 1, DWG ↔ SHP 양방향 변환
발주처 SHP를 도면으로 가져와 설계한 뒤, 다시 속성정보가 살아있는 SHP로 출력하는, 가장 자주 발생하는 실무 변환 시나리오.
INPUTSHP발주처 공간정보 + 속성 테이블
→
PROCESSZWCAD GEOCRS 변환 · 설계 편집 · 속성 보존 · 라벨링
→
OUTPUTDWG설계 도면 + 정합 좌표계
+
OUTPUTSHP속성 보존 납품 산출물
시나리오 2, 좌표계 변환 + TIF / MAP 매핑
DWG 도면을 표준 좌표계로 정합하고, TIFF 이미지나 온라인 지도(WMS) 위에 정확히 올려놓는 가장 기본적인 작업.
WORKFLOW작업 순서
01
DWG / TIFF / SHP 불러오기
기존 도면 + 항공사진(TIF) + 발주처 SHP를 동일 도면 공간에 로드
02
좌표계(CRS) 설정 및 변환
EPSG:5179 · 5186 · 4326 등, 도면·이미지·SHP의 좌표계를 표준에 맞춰 변환
03
래스터 매핑 · WMS 매핑

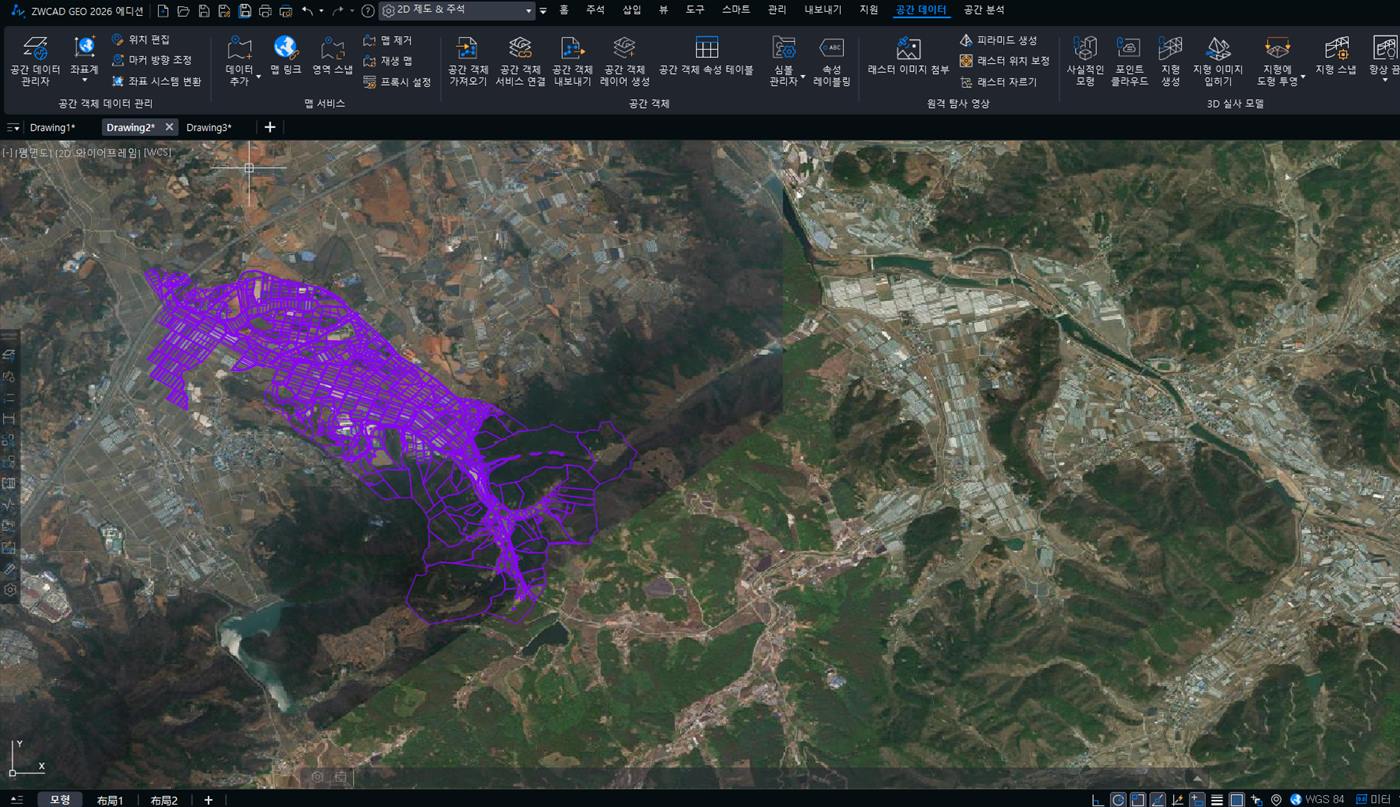

변환된 좌표계 기준으로 항공사진 / 온라인 지도 위에 도면을 정확히 오버레이
OUTPUT표준 좌표계 기반 통합 도면 · 인허가 검토용 위치 정합 산출물
시나리오 3, SHP 심볼 렌더링 + 속성 기반 라벨링
속성 기반 동적 심볼·라벨로 교체. 표준화된 전문 지도를 빠르게 만드는 방식.
WORKFLOW작업 순서
01
속성 기반 심볼 렌더링

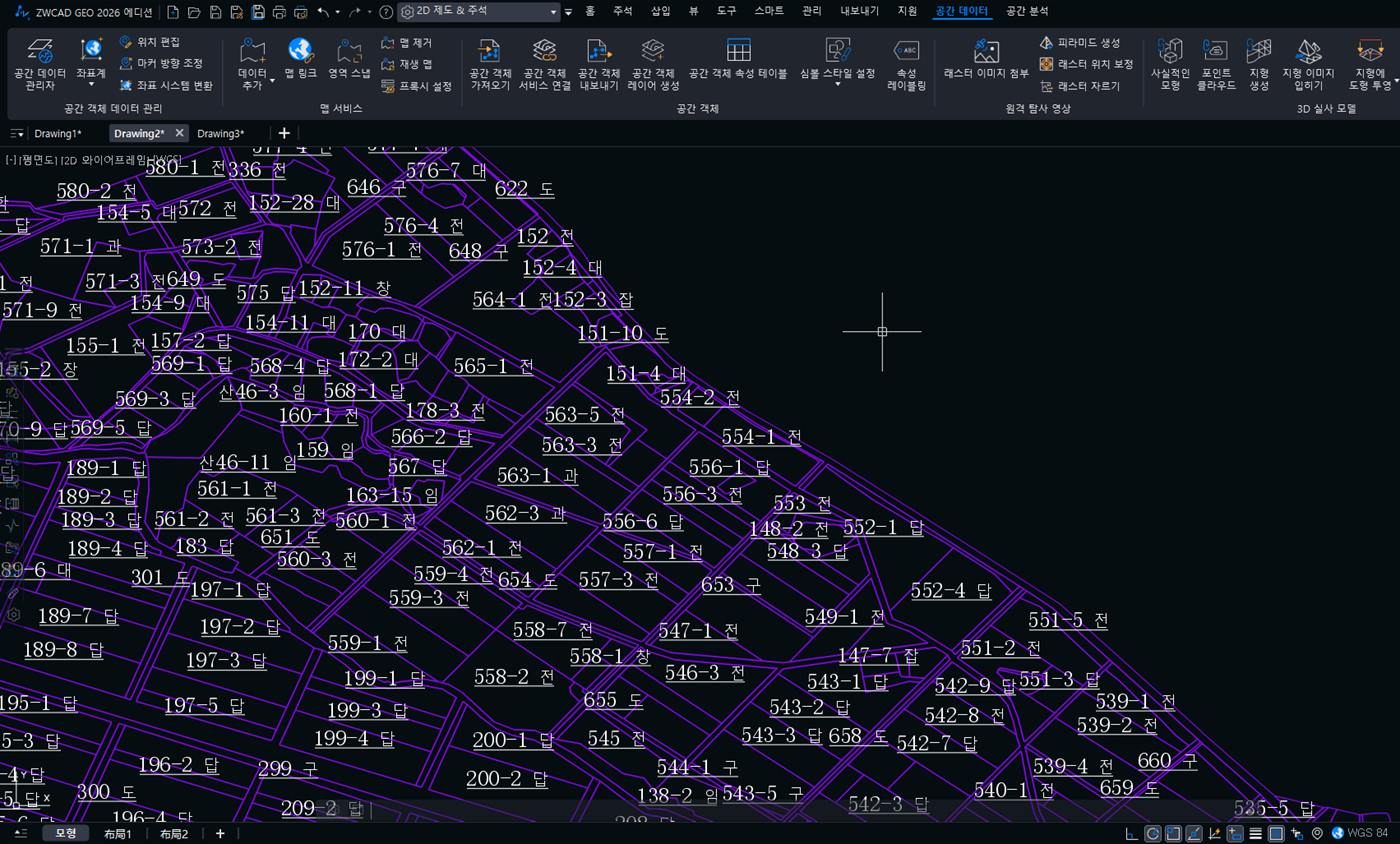

SHP 도면 각 영역에 심볼 라이브러리 적용 / 지도 렌더링 속도 향상 + 일관성 확보
02
속성 기반 동적 라벨링
SHP 속성 필드를 도면 텍스트로 매핑 / 속성 변경 시 라벨 자동 갱신 / 축척·도엽 조건에 따라 표시 제어
03
고급 함수 · 다중 정보 라벨
표현식 기반 라벨 (조건문·산술·문자열) / 여러 속성을 결합해 단일 라벨로 출력 / 단위·정밀도 자동 포맷팅
OUTPUT속성 기반 심볼·라벨이 적용된 표준 전문 지도 · 납품용 도면
